Busca de Caminhos

Busca de Caminhos é o processo de mover um personagem ou objeto (agente) ao longo de um caminho lógico em torno de obstáculos para alcançar um destino, evitando opcionalmente materiais perigosos ou regiões definidas.

Visualização de Navegação

Para ajudar com o layout e depuração da busca de caminhos, o Studio pode renderizar uma malha de navegação e rótulos de modificadores. Para habilitá-los, ative Malha de Navegação e Modificadores de Busca de Caminhos no widget de Opções de Visualização no canto superior direito da viewport 3D.

Com Malha de Navegação habilitada, áreas coloridas mostram onde um personagem pode andar ou nadar. Pequenas setas indicam áreas que um personagem tentará alcançar pulando.

Implementação

Embora a busca de caminhos possa ser implementada de várias maneiras através de PathfindingService e seus métodos associados, como CreatePath(), esta seção usa o seguinte script de busca de caminhos para o personagem do jogador.

Para testar enquanto lê:

1. IMPORTANTE

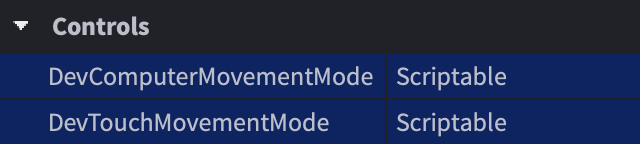

   No Explorer, selecione o contêiner StarterPlayer. Em seguida, na janela de Propriedades, defina ambos DevComputerMovementMode e DevTouchMovementMode para Scriptable.





2. Copie o seguinte código para um LocalScript dentro de StarterCharacterScripts, ou obtenha este pacote e insira-o em StarterCharacterScripts.

   PlayerPathFollow (LocalScript in StarterCharacterScripts)
   local PathfindingService = game:GetService("PathfindingService")
   local Players = game:GetService("Players")
   local RunService = game:GetService("RunService")

   local DESTINATION = Vector3.new(20, 0.5, 20)
   local GROUND_WAIT = 0.01
   local VELOCITY_MULTIPLIER = 0.0625

   local path = PathfindingService:CreatePath({
   	AgentCanClimb = true,
   	Costs = {
   		Water = 20
   	}
   })

   local character = script.Parent
   local humanoid = character:WaitForChild("Humanoid")
   local waypoints
   local nextWaypointIndex
   local blockedConnection
   local currentWaypointReachedConnection
   local currentWaypointPlaneNormal = Vector3.zero
   local currentWaypointPlaneDistance = 0
   local pathfinderWorking = false

   local function disconnectCurrentWaypointReachedConnection()
   	if not currentWaypointReachedConnection then return end
   	currentWaypointReachedConnection:Disconnect()
   	currentWaypointReachedConnection = nil
   end

   local function isCurrentWaypointReached()
   	if humanoid.FloorMaterial == Enum.Material.Air then
   		return false
   	end

   	local reached = false
   	if currentWaypointPlaneNormal ~= Vector3.zero then
   		-- Compute the distance from humanoid to destination plane
   		local dist = currentWaypointPlaneNormal:Dot(humanoid.RootPart.Position) - currentWaypointPlaneDistance
   		-- Compute the component of the humanoid velocity that is towards the plane
   		local velocity = -currentWaypointPlaneNormal:Dot(humanoid.RootPart.Velocity)
   		-- Compute the threshold from the destination plane based on humanoid velocity
   		local threshold = math.max(1.0, VELOCITY_MULTIPLIER * velocity)
   		-- Consider waypoint reached if less then threshold in front of the plane
   		reached = dist < threshold
   	else
   		reached = true
   	end

   	if reached then
   		currentWaypointPlaneNormal = Vector3.zero
   		currentWaypointPlaneDistance = 0
   		moveToNextWaypoint()
   	end
   end

   local function calculateNextWaypointApproach()
   	nextWaypointIndex += 1
   	if nextWaypointIndex > #waypoints then
   		return false
   	end
   	local currentWaypoint = waypoints[nextWaypointIndex - 1]
   	local nextWaypoint = waypoints[nextWaypointIndex]
   	-- Build destination plane from next waypoint towards current one
   	currentWaypointPlaneNormal = currentWaypoint.Position - nextWaypoint.Position
   	-- Set normal perpendicular to Y plane when not climbing up
   	if nextWaypoint.Label ~= "Climb" then
   		currentWaypointPlaneNormal = Vector3.new(currentWaypointPlaneNormal.X, 0, currentWaypointPlaneNormal.Z)
   	end
   	if currentWaypointPlaneNormal.Magnitude > 0.000001 then
   		currentWaypointPlaneNormal	= currentWaypointPlaneNormal.Unit
   		currentWaypointPlaneDistance = currentWaypointPlaneNormal:Dot(nextWaypoint.Position)
   	end

   	return true
   end

   local function resetWaypointData()
   	humanoid:Move(Vector3.zero)
   	currentWaypointPlaneNormal	= Vector3.zero
   	currentWaypointPlaneDistance = 0
   	disconnectCurrentWaypointReachedConnection()
   	pathfinderWorking = false
   end

   local function waitForGround()
   	while humanoid.FloorMaterial == Enum.Material.Air do
   		task.wait(GROUND_WAIT)
   	end
   end

   function moveToNextWaypoint()
   	if calculateNextWaypointApproach() then
   		disconnectCurrentWaypointReachedConnection()
   		currentWaypointReachedConnection = RunService.Heartbeat:Connect(isCurrentWaypointReached)
   		local nextWaypointPosition = waypoints[nextWaypointIndex].Position
   		local nextWaypointAction = waypoints[nextWaypointIndex].Action
   		humanoid:Move(nextWaypointPosition - humanoid.RootPart.Position)
   		if waypoints[nextWaypointIndex + 1] and waypoints[nextWaypointIndex + 1].Label == "UseBoat" then
   			nextWaypointIndex += 1
   			-- Call your own customized function to make agent use the boat

   		elseif nextWaypointAction == Enum.PathWaypointAction.Jump then
   			humanoid:ChangeState(Enum.HumanoidStateType.Jumping)
   			while humanoid.FloorMaterial ~= Enum.Material.Air do
   				task.wait(GROUND_WAIT)
   			end
   			humanoid:Move(nextWaypointPosition - humanoid.RootPart.Position)
   		end
   	else
   		resetWaypointData()
   	end
   end

   local function findStartingPoint(waypoints)
   	nextWaypointIndex = 1
   	while nextWaypointIndex + 1 <= #waypoints do
   		local dist = waypoints[nextWaypointIndex + 1].Position - humanoid.RootPart.Position
   		dist = Vector3.new(dist.X, 0, dist.Z)
   		if dist.magnitude >= 2 then
   			return
   		end
   		nextWaypointIndex += 1
   	end
   end

   local function followPath()
   	-- Compute the path
   	pathfinderWorking = true
   	waitForGround()

   	local success, errorMessage = pcall(function()
   		path:ComputeAsync(character.PrimaryPart.Position, DESTINATION)
   	end)
   	if not success or path.Status ~= Enum.PathStatus.Success then
   		warn("Caminho não computado!", errorMessage)
   		return
   	end

   	-- Get the path waypoints
   	waypoints = path:GetWaypoints()

   	-- Detect if path becomes blocked
   	blockedConnection = path.Blocked:Connect(function(blockedWaypointIndex)
   		-- Check if the obstacle is further down the path
   		if blockedWaypointIndex >= nextWaypointIndex then
   			-- Stop detecting path blockage until path is re-computed
   			blockedConnection:Disconnect()
   			resetWaypointData()
   			-- Call function to re-compute new path
   			followPath()
   		end
   	end)

   	findStartingPoint(waypoints)
   	moveToNextWaypoint()
   end

   followPath()

3. Edite a variável DESTINATION (

   LINHA 5

   ) para um destino Vector3 dentro do mundo 3D que o personagem jogador possa alcançar.

4. Prossiga pelas seções a seguir para aprender sobre a computação de caminhos e movimentação de personagens.

Criação de Caminhos

A busca de caminhos é iniciada através de PathfindingService e seu método CreatePath() (

Computação de Caminhos

Após você ter criado um caminho válido com CreatePath(), ele deve ser computado chamando Path:ComputeAsync() com um Vector3 tanto para o ponto de partida quanto para o destino (

Uma vez que o Path é computado, ele conterá uma série de waypoints que traçam o caminho do início ao fim. Esses pontos podem ser obtidos com o método Path:GetWaypoints() (

Movimento de Caminhos

Cada PathWaypoint consiste em uma Position (Vector3) e uma Action (PathWaypointAction). Para mover um personagem contendo um Humanoid, como um personagem típico do Roblox, a melhor maneira é chamar Humanoid:Move() de waypoint em waypoint e usar a função de callback isCurrentWaypointReached() do script (

Caminhos Bloqueados

Muitos mundos do Roblox são dinâmicos; partes podem se mover ou cair e pisos podem colapsar. Isso pode bloquear um caminho computado e impedir que o personagem alcance seu destino. Para lidar com isso, você pode conectar o evento Path.Blocked e recomputar o caminho ao redor do que o bloqueou (

Modificadores de Busca de Caminhos

Por padrão, Path:ComputeAsync() retorna o caminho mais curto entre o ponto de partida e o destino, com a exceção de que tenta evitar saltos. Isso parece unnatural em algumas situações; por exemplo, um caminho pode passar por água lamacenta em vez de contorná-la simplesmente porque o caminho pela água é geometricamente mais curto.

Para otimizar a busca de caminhos ainda mais, você pode implementar modificadores de busca de caminhos para computar caminhos mais inteligentes através de vários materiais, ao redor de regiões definidas, ou para ignorar obstáculos.

Custos de Materiais

Ao trabalhar com materiais de Terrain e BasePart, você pode incluir uma tabela de Costs dentro de CreatePath() para tornar certos materiais mais transponíveis do que outros. Todos os materiais têm um custo padrão de 1 e qualquer material pode ser definido como não transponível definindo seu valor como math.huge.

As chaves na tabela Costs devem ser nomes string representando nomes de Enum.Material, por exemplo Water para Enum.Material.Water ou CrackedLava para Enum.Material.CrackedLava.

PlayerPathFollow (LocalScript)
local PathfindingService = game:GetService("PathfindingService")
local Players = game:GetService("Players")
local RunService = game:GetService("RunService")

local DESTINATION = Vector3.new(20, 0.5, 20)
local GROUND_WAIT = 0.01
local VELOCITY_MULTIPLIER = 0.0625

local path = PathfindingService:CreatePath({
	AgentCanClimb = true,
	Costs = {
		Water = 20, CrackedLava = 100, Slate = 20
	}
})

Configurar Regiões

Em alguns casos, preferência de material não é suficiente. Por exemplo, você pode querer que os personagens evitem uma região definida, independentemente dos materiais embaixo. Isso pode ser alcançado adicionando um objeto PathfindingModifier a uma parte.

1. Crie uma parte Anchored ao redor da região e defina sua propriedade CanCollide como false.

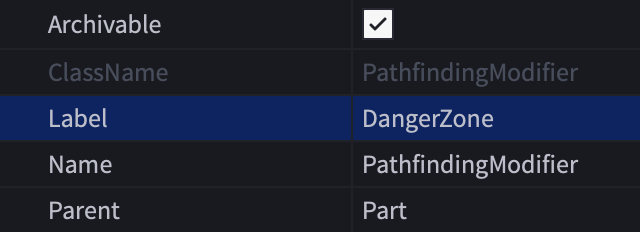

2. Insira uma instância PathfindingModifier na parte, localize sua propriedade Label, e atribua um nome significativo como DangerZone.



3. Inclua uma chave correspondente DangerZone e um valor numérico associado dentro da tabela Costs de CreatePath(). Um modificador pode ser definido como não transponível definindo seu valor como math.huge.

   PlayerPathFollow (LocalScript)
   local PathfindingService = game:GetService("PathfindingService")
   local Players = game:GetService("Players")
   local RunService = game:GetService("RunService")

   local DESTINATION = Vector3.new(20, 0.5, 20)
   local GROUND_WAIT = 0.01
   local VELOCITY_MULTIPLIER = 0.0625

   local path = PathfindingService:CreatePath({
   	AgentCanClimb = true,
   	Costs = {
   		DangerZone = math.huge, Water = 20, CrackedLava = 20, Slate = 20
   	}
   })

Ignorar Obstáculos

Em alguns casos, é útil buscar caminhos através de obstáculos sólidos como se eles não existissem. Isso permite que você compute um caminho através de bloqueadores físicos específicos, em vez de a computação falhar completamente.

1. Crie uma parte Anchored ao redor do objeto e defina sua propriedade CanCollide como false.

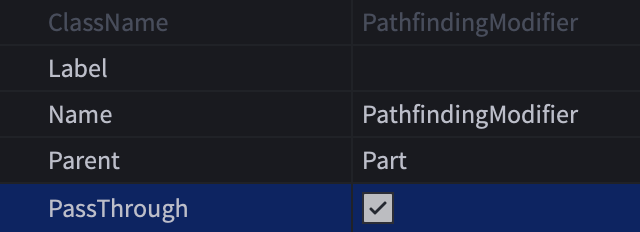

2. Insira uma instância PathfindingModifier na parte e habilite sua propriedade PassThrough.



   Agora, quando um caminho é computado do NPC zumbi para o personagem jogador, o caminho se estende além da porta e você pode forçar o zumbi a atravessá-la. Mesmo que o zumbi não consiga abrir a porta, ele reage como se "ouvisse" o personagem atrás da porta.



Links de Busca de Caminhos

Às vezes é necessário encontrar um caminho através de um espaço que não pode ser normalmente transposto, como através de um abismo, e realizar uma ação personalizada para alcançar o próximo waypoint. Isso pode ser alcançado através do objeto PathfindingLink.

Usando o exemplo de cima, você pode fazer o agente usar um barco.

Para criar um PathfindingLink usando este exemplo:

1. OPCIONAL

   Ative Links de Busca de Caminhos no widget de Opções de Visualização no canto superior direito da viewport 3D. Isso ajuda com visualização e depuração ao implementar links de busca de caminhos.

2. Crie dois Attachments, um no assento do barco e um próximo ao ponto de desembarque do barco.

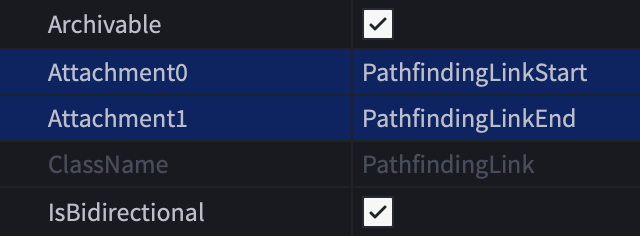

3. Crie um objeto PathfindingLink no espaço de trabalho e, em seguida, atribua suas propriedades Attachment0 e Attachment1 aos anexos de início e fim, respectivamente.

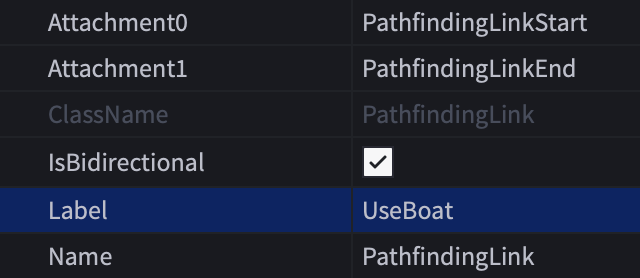

4. Atribua um nome significativo como UseBoat à sua propriedade Label. Este nome é usado como um indicador no script de busca de caminhos para acionar uma ação personalizada quando o agente atinge o ponto de início do link.



5. Inclua uma tabela de Costs dentro de CreatePath() contendo tanto uma chave Water quanto uma chave personalizada correspondente ao nome da propriedade Label. Atribua à chave personalizada um valor menor do que o de Water.

   PlayerPathFollow (LocalScript)
   local PathfindingService = game:GetService("PathfindingService")
   local Players = game:GetService("Players")
   local RunService = game:GetService("RunService")

   local DESTINATION = Vector3.new(20, 0.5, 20)
   local GROUND_WAIT = 0.01
   local VELOCITY_MULTIPLIER = 0.0625

   local path = PathfindingService:CreatePath({
   	AgentCanClimb = true,
   	Costs = {
   		UseBoat = 2, Water = 20
   	}
   })

6. Na função moveToNextWaypoint() (

   LINHAS 93–114

   ), uma verificação personalizada para o nome do modificador Label pode ser usada para executar uma ação diferente de Humanoid:Move(); neste caso, você pode chamar uma função para assentar o agente no barco, mover o barco através da água, soltar o agente no ponto de desembarque do barco, e então continuar o caminho do agente até seu destino final.

Compatibilidade de Streaming

O streaming de instâncias no jogo é um recurso poderoso que carrega e descarrega dinamicamente conteúdo 3D conforme o personagem de um jogador se move pelo mundo. À medida que exploram o espaço 3D, novos subconjuntos do espaço são transmitidos para seu dispositivo e alguns dos subconjuntos existentes podem ser descarregados.

Considere as seguintes melhores práticas para usar PathfindingService em jogos com streaming habilitado:

• O streaming pode bloquear ou desbloquear um caminho dado conforme um personagem se move ao longo dele. Por exemplo, enquanto um personagem corre pela floresta, uma árvore pode ser transmitida de algum lugar à frente deles e obstruir o caminho. Para fazer a busca de caminhos funcionar perfeitamente com o streaming, é altamente recomendável que você use a técnica de lidar com caminhos bloqueados e recompute o caminho quando necessário.

• Uma abordagem comum na busca de caminhos é usar as coordenadas de objetos existentes para computação, como definir um destino de caminho na posição de um modelo TreasureChest existente no mundo. Esta abordagem é totalmente compatível com Scripts do lado do servidor, uma vez que o servidor tem visão completa do mundo o tempo todo, mas LocalScripts e ModuleScripts que são executados no cliente podem falhar se tentarem computar um caminho para um objeto que não foi transmitido.

  Para abordar esse problema, considere definir o destino na posição de uma BasePart dentro de um modelo persistente. Modelos persistentes carregam logo após o jogador entrar e nunca são descarregados, então um script do lado do cliente pode se conectar ao evento PersistentLoaded e acessar com segurança o modelo para criar waypoints após o evento ser disparado.

Limitações e Fatores de Falha

O mecanismo de busca de caminhos inclui limitações específicas para garantir processamento eficiente e desempenho ótimo. Além disso, as computações de busca de caminhos podem falhar por vários motivos, conforme descrito abaixo.
